使用 Appium 进行安卓应用自动化“爬虫”

2020-07-28 3037 words 7 minutes

Contents

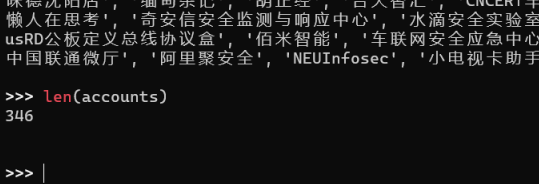

最近在做微信公众号采集的时候，延申出来一个需求，我要对公众号进行批量采集的话，势必需要先获取我自己关注的公众号列表，后面的自动化已经非常完整，所以只需要获取所有公众号的中文名称，整个流程就打通了。但问题来了，中文名称也不好搞哇。要不我手动一个一个输？列表拉下来一看，嗬，346个。我掐指一算，10秒一个，我得机械的在那儿打打打打字一个小时。不行不行，太要命了。

那就找找自动化的方法？微信现在PC端、移动端的接口都是铁板一块，像我这种工具小子，开个Fiddler毛都抓不到，毕竟人家也没用HTTP去通信。从通信角度肯定没办法了。一般这个时候我会想到Frida/Xposed，但现在的目标是微信，之前因为插件已经封过一个号了，需要获取数据的又是大号，不敢造次。因此只能去调研一下其他非侵入式的方法了。找来找去，在UI上做文章最为保险，本文就简单讲一下，如何利用应用自动化测试框架 Appium ¹，在非root环境的情况下获取任意安卓App界面上任意数据。

数据抓取方法汇总

读者会有疑问了，前面我们说获取App界面上的数据，这应该是爬虫呀，怎么就跑到自动化测试上去了？其实这与安卓的内部机制有关。我们现在在做的事情是，从一个进程内控制另一个进程的运行方式。想要做到这一点，必然需要安卓系统提供API来支持。安卓提供了两个组件（至少是我在调研时想到的两个思路）可以实现这个需求，一个是为残疾人准备的 Accessibility 组件（用于屏幕阅读器、语音助手等等），一个是为测试狗准备的 UIAutomator 组件（用于单元测试）。

基于 Accessibility 的方案呢，现成的没有，找了一圈，都得写代码，既然都是写代码，我干啥不写Python呢？在 Reddit 上，有一个帖子提到了可以用 Tasker 配合一些杂七杂八的插件²读取界面的内容，看网友的回复中，有一个插件³也确实可以读取界面中的文本。但我感觉完成度还是比较低，在手机上用 Tasker 那个垃圾 GUI 完成剩下的功能……想想都挺拉胯的。而且 Tasker 还要钱，即使弄好了也没有写出来的价值，经验也不能复用。

基于 UIAutomator 的呢，随便搜搜就能找到一堆⁴，比如 UIAutomator、Selendroid、Espresso等，Appium甚至都没排到谷歌的第一页上，最后选了 Appium 仅仅是因为我搜索关键字 微信自动化 的时候，Appium 出现在其中一篇文章⁵里了。可能大家都和我一样菜，只会写Python吧。

选择 Appium 有两大原因，说出来不怕害臊。一是，服务端（控制手机的host）有图形界面⁶，下载个 exe 双击就启动了。二就是，客户端（调用API控制手机）可以用Python脚本，当然官方还支持 Java、JS、Ruby、C#、PHP 等各种语言，本质都是对服务器 REST API 的封装，看文档⁷ 一目了然。当然啦，它还有其他优点，比如 Appium 是 UIAutomator 、Espresso 的上层封装，在客户端上可以用参数指定到底用 UIAutomator⁸ 还是用 Espresso ⁹ 作为 Driver，这些就留给读者自行探索啦。

依赖安装

Appium的架构分为服务端和客户端，服务端是一个缝合怪，在电脑上运行（支持Win/Mac/Linux），负责与设备（如安卓手机、或模拟器）通信，并把UI自动化接口通过 Web API 暴露出来。服务端从官方Github¹⁰下载解压即可。但安卓调试还需要安装额外的依赖。

我的环境是 Win10 且安装了 chocolatey ¹¹（一个包管理器），用下面一句命令可以装好所有依赖。

说白了，就是 Android SDK、adb 和 JDK 。

choco install AndroidStudio adb adoptopenjdk11

同时，需要确保 ANDROID_SDK_ROOT 和 JAVA_HOME 环境变量正确设置。

ANDROID_SDK_ROOT=%USERPROFILE%\AppData\Local\Android\Sdk
JAVA_HOME=C:\Program Files\AdoptOpenJDK\jdk-11.0.8.10-hotspot

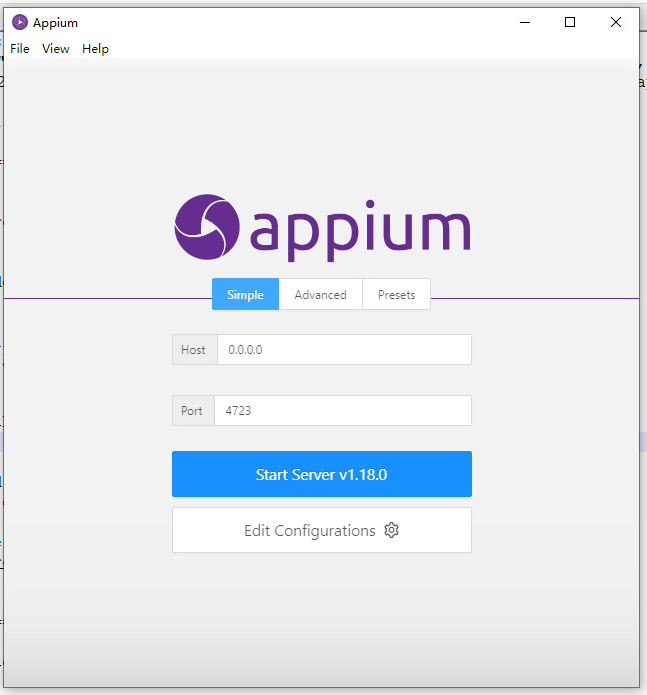

上面步骤完成后，启动 Appium 程序，点蓝色大按钮启动服务就行了。

编写客户端脚本

下面我们就要写脚本获取微信公众号列表中的内容了。安卓应用的界面，在数据层面也是一个树状结构，实现上用 XML 表示，就像我们在写 Web 爬虫时需要处理的 DOM 树一样，而我们现在要获取一个应用某个界面下、某个组件中的数据，也可以通过 xpath 定位对应的组件，然后从实例里提取我们所需的信息。在 Chromium 里面我们有开发者工具，在 Appium 里呢？我们也有！

现在我们来启动一下 Appium 的“开发者工具”。Appium 的配置比较晦涩，主要是它搞了一大堆不明所以的名词，比如启动配置参数，在这里叫 Desired Capabilities 。

我们在主界面里打开一个 Session Window 后，在 Desired Capabilities 的 JSON Representation 里面，输入以下的配置参数并保存。记得将 device id 替换成 adb devices 里显示出来的设备ID。非常关键的一点是，在任何情况下不要漏掉 noReset 这个参数。如果不加这个参数，默认会在每次启动 Session 时清除掉目标应用的全部数据！我一个微信号的聊天记录就这么被清理没了……

{
  "platformName": "Android",
  "deviceName": "YOUR_DEVICE_ID",
  "appPackage": "com.tencent.mm",
  "appActivity": ".ui.LauncherUI",
  "noReset": true
}

配置好参数以后，一样点击蓝色大按钮启动。此时 Appium 会强行 kill 掉并重启微信客户端，然后就可以用类似 Chrome 开发者工具一样的方式，用鼠标点击确认目标组件所在的层级结构了。

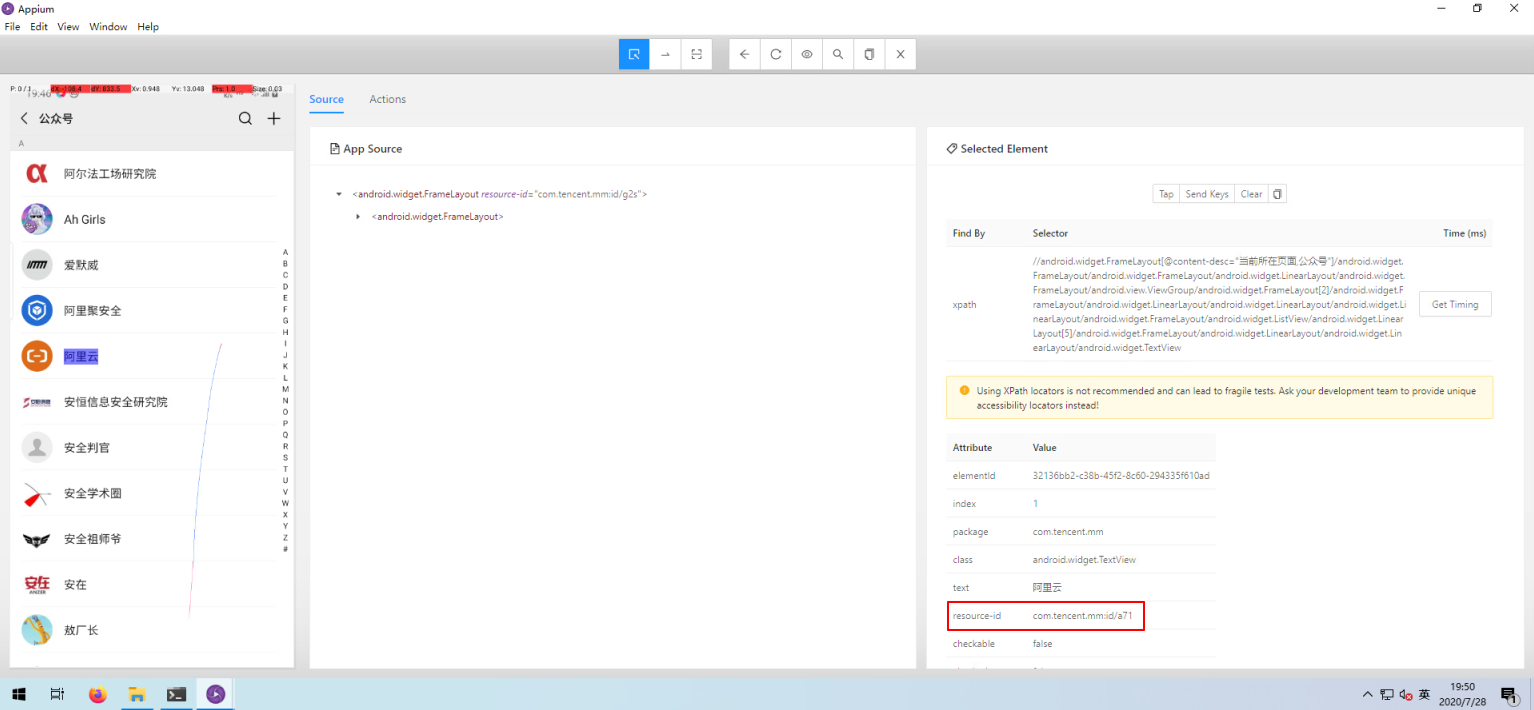

以微信为例，我在这里选中的是某个公众号的名字，这个组件是个 TextView ，它的 resource-id 是 com.tencent.mm:id/a71 。尝试过后发现，列表中所有相同类型元素的ID都是一样的（比如“阿里云”这个标签和“敖厂长”标签的 resource-id 字段都是相同的）。

但很明显这是个混淆过后的 ID，而且应该会随微信版本更新而变化，这么搞不优雅。我们可以通过 XPath 来定位这个元素的位置，再动态获取它的ID，这样写了脚本就不怕微信更新了，一样能用。

经过一些尝试，我发现通过已知公众号名字来定位最为高效。最终我采用的表达式是 //android.widget.TextView[@text="阿里云"] 。通过这个表达式获取到 element，再通过这个 element 的 resource-id 即可获取到可视范围内所有的标签字段。

但还有一个难点，我提到了 可视范围内 ，每次获取最多也就能获取到一页，怎么翻页呢？

这里是我最终没有解决的一个难点。因为我遇到了两个问题。

一个是翻页这个 API¹² 似乎在 Python SDK 里面他就没实现（虽然文档里写的是实现了），这就很糟心。最终的这个 API 和文档里也不一样，和文档里贴的 selenium API 也不一样。不一样你写它干啥？？翻页不行我就模拟点击呗，结果模拟点击的步骤执行之间存在很大的延迟，我想实现的效果是，按下、拖动、松手，结果调用的时候，按下和拖动之间隔了有一秒还多，触发了微信菜单里长按操作的 context menu，无论如何无法解决。想换个Driver，结果又碰到了问题二。

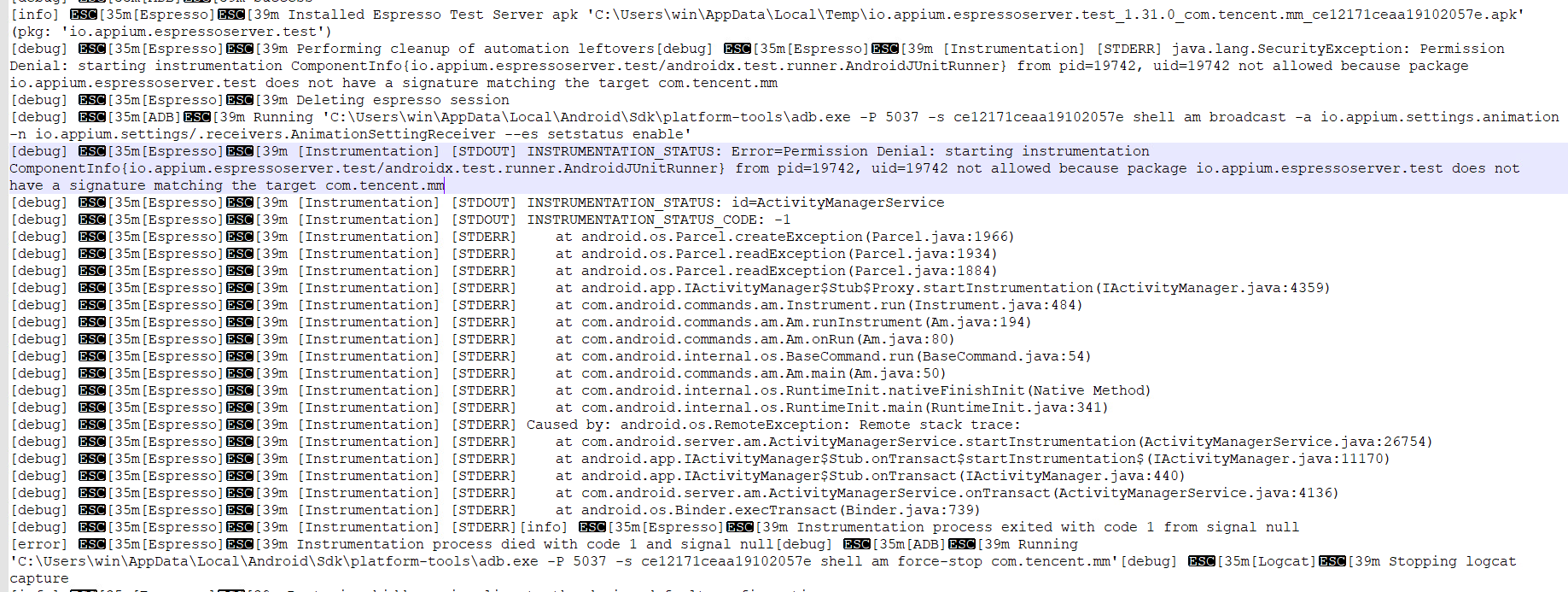

二就是Espresso的实现似乎是基于Instrumentation的，启动的时候，花半天编译一个专用的apk出来，结果运行时报错，提示说被插桩的应用需要和源应用相同的签名证书。对于我们来讲这当然不可能实现了，签名证书如果可以伪造，我就可以写一个假冒的微信了。当然，签名伪造从 Xposed 层或者在 framework 做一些修改都可以实现，但我的主力手机连 root 都没有，所以也不折腾这些有的没的了。

因此最终的妥协就是，每次识别完成以后程序 sleep 两秒，然后我手动拖动一下界面，还是很low的样子……

不过总结下来，代码量还是很小的，浓缩下来的精华也就三四十行。运行服务端以后，再运行这个 python 脚本就行了。

import json
import time

import appium.webdriver
from appium.webdriver.common.touch_action import TouchAction

dc = dc_wechat = {
    "platformName": "Android",
    "deviceName": "DEVICE_ID",
    "appPackage": "com.tencent.mm",
    "appActivity": ".ui.LauncherUI",
    "noReset": True,
    "newCommandTimeout": 3600,
}

FIRST_ACCOUNT_NAME = "阿里云"

def main():
    driver = appium.webdriver.Remote("http://localhost:4723/wd/hub", dc)
    driver.implicitly_wait(3600)

    sample_element = driver.find_element_by_xpath(
        f'//android.widget.TextView[@text="{FIRST_ACCOUNT_NAME}"]')
    rid = sample_element.get_attribute("resourceId")  # 'com.tencent.mm:id/a71'

    accounts = set()
    prev_count = -1
    retry = 3

    while retry > 0:
        prev_count = len(accounts)
        elements = driver.find_elements_by_id(rid)
        for e in elements:
            accounts.add(e.text)

        if prev_count == len(accounts):
            retry -= 1
            print(f"about to stop, {retry}")
        else:
            print(f"retrieved {len(accounts) - prev_count} accounts")
            retry = 3
        time.sleep(2)

    print(list(accounts))
    with open("output.json", 'w') as f:
        json.dump(list(accounts), f)
